NDK晶振給市場上提供了個各種高性能的石英晶體諧振器,貼片晶振,溫補晶振,32.768K晶振等一系列的水晶晶振.該篇文章康華爾電子將為大家講解如何處理NZ3225系列.

晶體時鐘振蕩器

■如何處理NZ3225晶振系列

●無鉛焊接條件示例(紅外焊接)

●焊接條件

根據焊接條件,產品的特性可能會變差.在以下限制范圍內使用產品:

*在260°C或更低溫度下10秒鐘,或在230°C或更低溫度下60秒鐘

●抗沖擊性

該石英晶體振蕩器產品被設計為高度抗沖擊(保證它不會在從75 cm的高度跌落三次到硬木板上或者在半波正弦波X、Y和Z方向以29,400/s的速度跌落三次時受損).但是,如果設備被誤丟棄,再次測量產品的性能(振動檢查).

●清潔

該有源晶振產品的超聲波清洗是可能的,但是根據清洗條件,產品的振蕩器可能會發生共振斷裂.超聲波清洗前,確保檢查條件.

●其他

因為CMOS用于該產品,所以要像普通CMOS IC一樣非常注意靜電.#2端子(GND)是接地端子.因此,如果它被誤認為是#4端子(VCC)并且施加了反向電壓,它可能會遭受內部斷裂.確保正確連接端子.

■保證項目

●NZ3225晶振系列的環境和機械特性通過以下測試得到保證:

否.測試項目條件規格

NDK晶振抗熱震性100次循環(一次循環在-40℃下進行30分鐘,在+85℃下進行30分鐘)

經受+85°C溫度、80-85 %濕度和250小時(非活性)

85°C老化85°C(非活性) 500小時總振幅:

抗振性

1.52mm或196m/s,頻率:10至2000Hz,對數頻率掃描在三個正交方向的每一個方向上持續20分鐘,持續4小時(總共12小時)

耐沖擊沖擊加速度:29,400m/s,沖擊時間:0.3ms,三個正交方向各有三次半波正弦波

跌落沖擊阻力(用夾具)從高度為1.5m的夾具跌落10次,在六個方向中的每一個方向上以200g的虛擬載荷跌落到混凝土平面上.

在150±10°C的預熱溫度下加熱60至120秒,在達到215°C的正常溫度后加熱30±1秒,峰值溫度為240°C.90 %或更多的焊接部分必須用焊料覆蓋.

焊接耐熱性(回流)在180±10°C的預熱溫度下加熱120秒或更長時間,在225°C或更長的常規溫度下加熱70秒或更短時間,峰值溫度為260°C,回流三次.

(*1)進行上述測試后,被測3225晶振產品必須符合電氣特性規范.此外,上述試驗前后F的變化量必須遵循δF/F≤10x 10.電氣特性規格指以下項目的標準規格:(電流消耗、Tr/Tf、VOL/VOH、對稱性、待機時的電流消耗和待機功能)

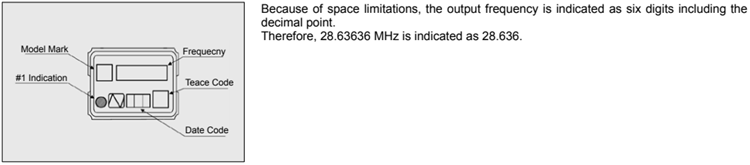

■包裝指示
