CITIZEN晶振,插件石英晶振,HC-49/U-S晶振

頻率:3.500MHz~50.000MHz

尺寸:11.5*4.66mm

引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,.高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,49/S石英晶振,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.
訂購熱線:86-0755-27838351
QQ咨詢 點擊這里給我發消息 CITIZEN晶振,插件石英晶振,HC-49/U-S晶振

1

CITIZEN晶振,插件石英晶振,HC-49/U-S晶振.小型插件石英晶振,外觀尺寸具有輕型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,輕,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,WirelessLAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

日本株式會社西鐵城晶振品牌【CITIZEN】,該品牌創立時間在1918年,早期主要研發與生產時計產品,在1959年西鐵城成功研發出防水,防振的手表,從此轟動世界成為了個性時尚品牌.在1975年西鐵城會社成立了西鐵城株式會社水晶事業部,從此研發音叉型壓電石英水晶振動子. 西鐵城晶振創立于1959年7月28日,當時注冊資金高達17億多,所做產品涉及領域較廣,自動車部品,石英晶振,高精密石英晶振,石英晶體諧振器及水晶片,映像用電子機器,液晶顯示器,光通信用部品,工業機械裝置,精密計測機械,小型精密金屬加工部件等.

石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的進口晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.

2

西鐵城晶振規格

單位

HC-49/U-S晶振頻率

石英晶振基本條件

標準頻率

f_nom

3.500MHz~50.000MHz

標準頻率

儲存溫度

T_stg

-55°C  +125°C

裸存

工作溫度

T_use

-40°C  +85°C

標準溫度

激勵功率

DL

1μW

推薦:1μW  100μW

頻率公差

f_— l

±20 × 10-6 (標準),

+25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息,http://edgebanding.cn

頻率溫度特征

f_tem

-0.034±0.006× 10-6/-20°C  +70°C

超出標準的規格請聯系我們.

負載電容

CL

10.0pF

超出標準說明,請聯系我們.

串聯電阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

頻率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

3

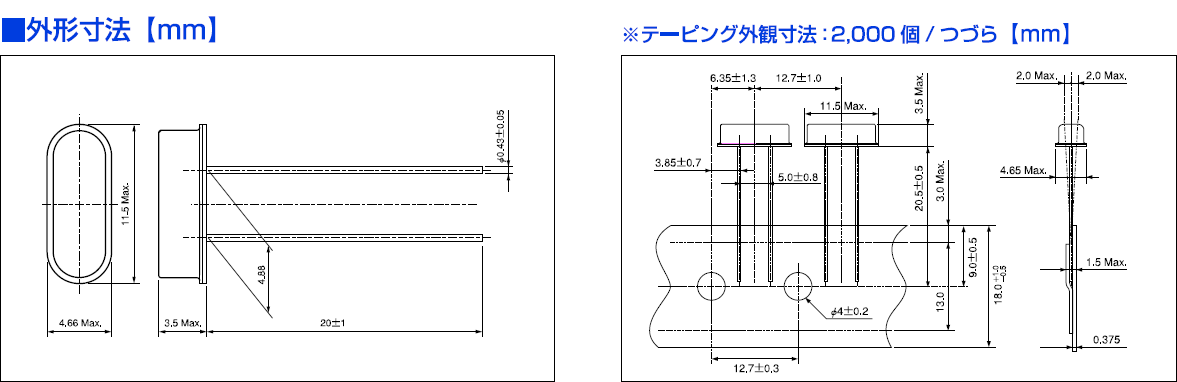

HC-49_U-S

4

保管

保管在高溫多濕的場所可能會導致端子軟焊性的老化.

請在沒有直射陽光,不發生結露的場所保管.

負極電阻

除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容).

負載電容

振蕩電路中負載電容的不同,可能導致石英晶體振蕩器振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).

粘合劑

請勿使用可能導致低功耗晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能.)

鹵化合物

請勿在鹵素氣體環境下使用日產晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.

自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請設置安裝條件以盡可能將沖擊降至低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英貼片低功耗晶振未撞擊機器或其他電路板等.

5
