頻率:1.000MHz~133.000MHz

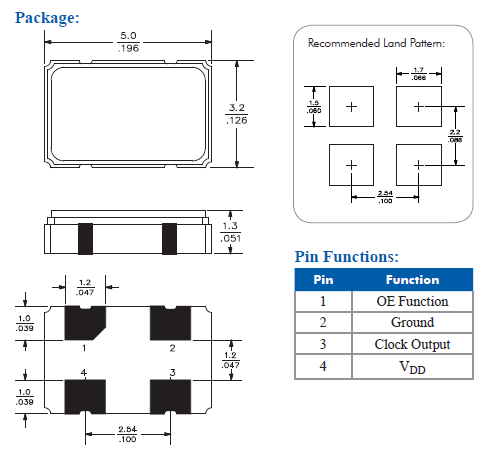

尺寸:5.0*3.2*1.3mm
5032mm體積的石英晶體振蕩器有源晶振,改產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
百利通亞陶晶振,有源晶體振蕩器,FD晶振.智能家居晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
Diodes 公司總部及美洲銷售辦公室位于美國德州普拉諾 (Plano) 與加州米爾皮塔斯 (Milpitas).設計、營銷與工程中心位于普拉諾、米爾皮塔斯、臺灣臺北;臺灣桃園市、臺灣竹北市、英國曼徹斯特及德國紐豪斯 (Neuhaus).Diodes 百利通亞陶晶振的晶圓生產設施位于密蘇里州堪薩斯市及曼徹斯特,另外在中國上海亦設有一座生產設施.Diodes 在中國上海、濟南、成都、揚州,以及香港、紐豪斯及臺北設有組裝與測試設施.另外在多個據點設有工程、銷售、倉儲及物流辦公室,包括臺北、香港、曼徹斯特、中國上海、深圳、南韓城南市以及德國慕尼黑,并于世界各地設有支持辦公室.
石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的貼片晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.
百利通亞陶晶振 |
FD晶振 |
輸出類型 |
CMOS |
輸出負載 |
15pF |
振蕩模式 |
基本/第三泛音 |
電源電壓 |
+1.8V |
頻率范圍 |
1.000MHz~133.000MHz |
頻率穩定度 |
±20ppm~±50ppm |
工作溫度 |
-20℃~+70℃ -40℃~+85℃ |
保存溫度 |
-55℃~+125℃ |
電壓卷(最大值)/ VOH(最小值) |
0.1 VDD / 0.9 VDD |
啟動時間 |
5 ms Max |
相位抖動(12兆赫~20兆赫) |
1個PS最大 |
老化率 |
±3 ppm /年最大 |
靜電
過高的靜電可能會損壞5032晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英耐高溫晶振或包裝材料的環境下使用或儲藏這些產品.
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.)
鹵化合物
請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
