頻率:10.000MHz~52.000MHz

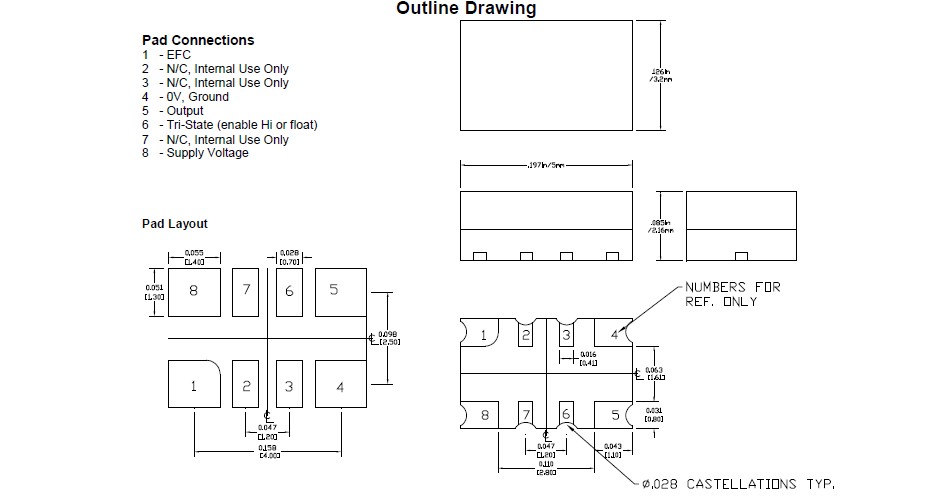

尺寸:5.0*3.2*1.3mm
5032mm體積的石英晶體振蕩器有源溫補晶振,改產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
格林雷晶振,TCXO晶體振蕩器,T52進口溫補晶振.普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體振蕩器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.
Greenray格林雷工業是一家領先的精密晶體振蕩器,貼片晶振,有源晶振,石英晶體振蕩器制造商.幾十年來我們所生產的晶振,石英晶體,貼片晶體等產品的設計,測試,包裝都是經過一系列嚴格要求規范操作,是在我們位于賓夕法尼亞州機械堡的工廠中通過嚴格的管理以及嚴謹?shù)膽B(tài)度進行操作的.我們所生產的有源晶振,貼片晶振,溫補振蕩器都是符合ITAR標準的,我們的質量管理體系認證為ISO:9001標準.
石英晶振高精度晶片的拋光技術:貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

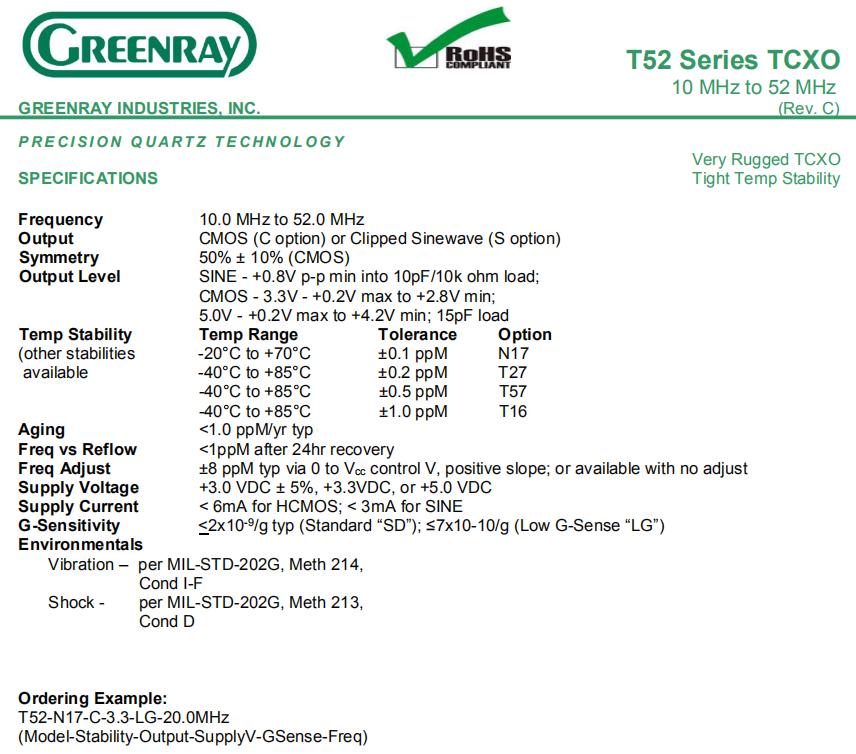

格林雷晶振 |
T52晶振 |
輸出類型 |
CMOS |
輸出負載 |
15pF |
振蕩模式 |
基本/第三泛音 |
電源電壓 |
+3.0V,+3.3V,+5.0V |
頻率范圍 |
10.000MHz~52.000MHz |
頻率穩定度 |
±0.1ppm,±0.2ppm,±0.5ppm,±1.0ppm |
工作溫度 |
-20℃~+70℃ -40℃~+85℃ |
保存溫度 |
-40℃~+85℃ |
電壓卷(最大值)/ VOH(最小值) |
0.1 VDD / 0.9 VDD |
啟動時間 |
5 ms Max |
相位抖動(12兆赫~20兆赫) |
1個PS最大 |
老化率 |
±3 ppm /年最大 |
負極電阻
除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容).
負載電容
有源進口貼片晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
有源晶振的負載電容與阻抗
負載電容與阻抗有源5032晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如:失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
機械處理
當有源耐高溫晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點.
激勵功率
在晶振上施加過多驅動力,會導致產品特性受到損害或破壞.電路設計必須能夠維持適當?shù)募罟β?(請參閱“激勵功率”章節內容).
